ZHL系列（超級鐵鎳）

概述

ZHL系列（超級鐵鎳粉芯）：是我們自主研發的高性能磁性材料，損耗降低50%，50KHz,0.1T達到130mW/cm3，疊加性能提升5%，60μ達到88%@100Oe

相關產品

產品咨詢

產品描述

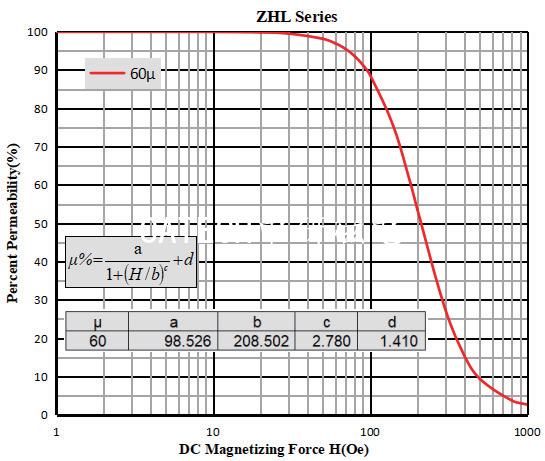

Permeability vs DC Bias Curves

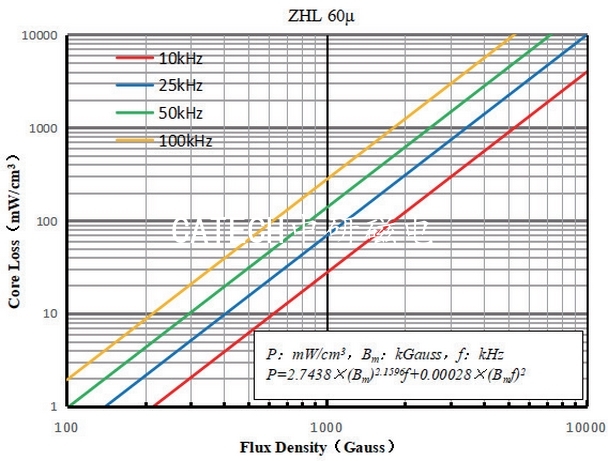

Core Loss Curves 60μ

	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
Part No.	Before coating			After coating			Le	Ae	V	Wa	Permeability(μ)
Part No.	OD	ID	HT	OD	ID	HT	cm	cm2	cm3	cm2	60
ZHL112	11.20	6.35	3.96	11.90	5.89	4.72	2.69	0.091	0.245	0.272	61
ZHL127	12.70	7.62	4.75	13.46	6.99	5.51	3.12	0.111	0.356	0.383	62
ZHL166	16.50	10.20	6.35	17.40	9.53	7.11	4.11	0.192	0.789	0.713	63
ZHL172	17.30	9.65	6.35	18.03	9.02	7.11	4.14	0.232	0.961	0.638	64
ZHL203	20.30	12.70	6.35	21.10	12.07	7.11	5.09	0.226	1.151	1.140	65
ZHL229	22.90	14.07	7.62	23.62	13.39	8.38	5.67	0.331	1.877	1.410	66
ZHL236	23.60	14.40	8.89	24.30	13.77	9.70	5.88	0.388	2.281	1.490	67
ZHL270	26.92	14.73	11.20	27.70	14.10	11.99	6.35	0.654	4.154	1.560	68
ZHL280	27.90	13.10	12.05	29.05	12.47	13.00	6.42	0.897	5.758	1.220	69
ZHL300	30.00	17.40	10.90	30.80	16.70	11.80	7.27	0.652	4.740	2.190	70
ZHL330	33.02	19.94	10.67	33.83	19.30	11.61	8.15	0.672	5.477	2.93	71
ZHL358	35.81	22.35	10.46	36.70	21.50	11.28	8.98	0.678	6.088	3.629	72
ZHL400	39.88	24.13	14.48	40.70	23.30	15.37	9.84	1.072	10.549	4.27	73
ZHL401	40.13	22.08	17.00	40.94	21.27	17.89	9.51	1.537	15.043	3.55	74
ZHL467	46.74	24.13	18.03	47.60	23.30	18.92	10.74	1.990	21.373	4.27	75
ZHL468	46.74	28.70	15.24	47.60	27.90	16.13	11.63	1.340	15.584	6.11	76
ZHL508	50.80	31.75	13.46	51.70	30.90	14.35	12.73	1.251	15.929	7.50	77
ZHL571	57.15	26.29	15.24	58.00	25.60	16.10	12.50	2.290	28.6	5.14	78
ZHL572	57.15	35.56	13.97	58.00	34.70	14.86	14.30	1.444	20.65	9.48	79
ZHL610	62.00	32.60	25.00	63.10	31.37	26.27	14.37	3.675	52.81	7.725	80
ZHL680	68.00	36.00	20.00	69.40	34.70	21.40	16.33	3.104	50.69	9.62	81
ZHL740	74.10	45.30	35.00	75.20	44.07	36.27	18.38	5.04	92.64	15.254	82
ZHL778	77.80	49.23	15.88	78.90	48.00	17.02	19.61	2.219	43.523	18.06	83

關鍵詞：

ZHL系列（超級鐵鎳）

所屬分類：

ZHL系列（超級鐵鎳）

主打產品型號

軟磁合金粉末

→

公司是國內較早從事軟磁材料研發生產的單位之一，在軟磁合金粉末方面綜合實力位居世界前列，具備各種不同特性軟磁粉末的研發和批量化生產能力，包括：非晶、納米晶、納米復合、FeSi、FeSiAl、FeNi等磁粉芯和一體成型電感用軟磁合金粉末。
